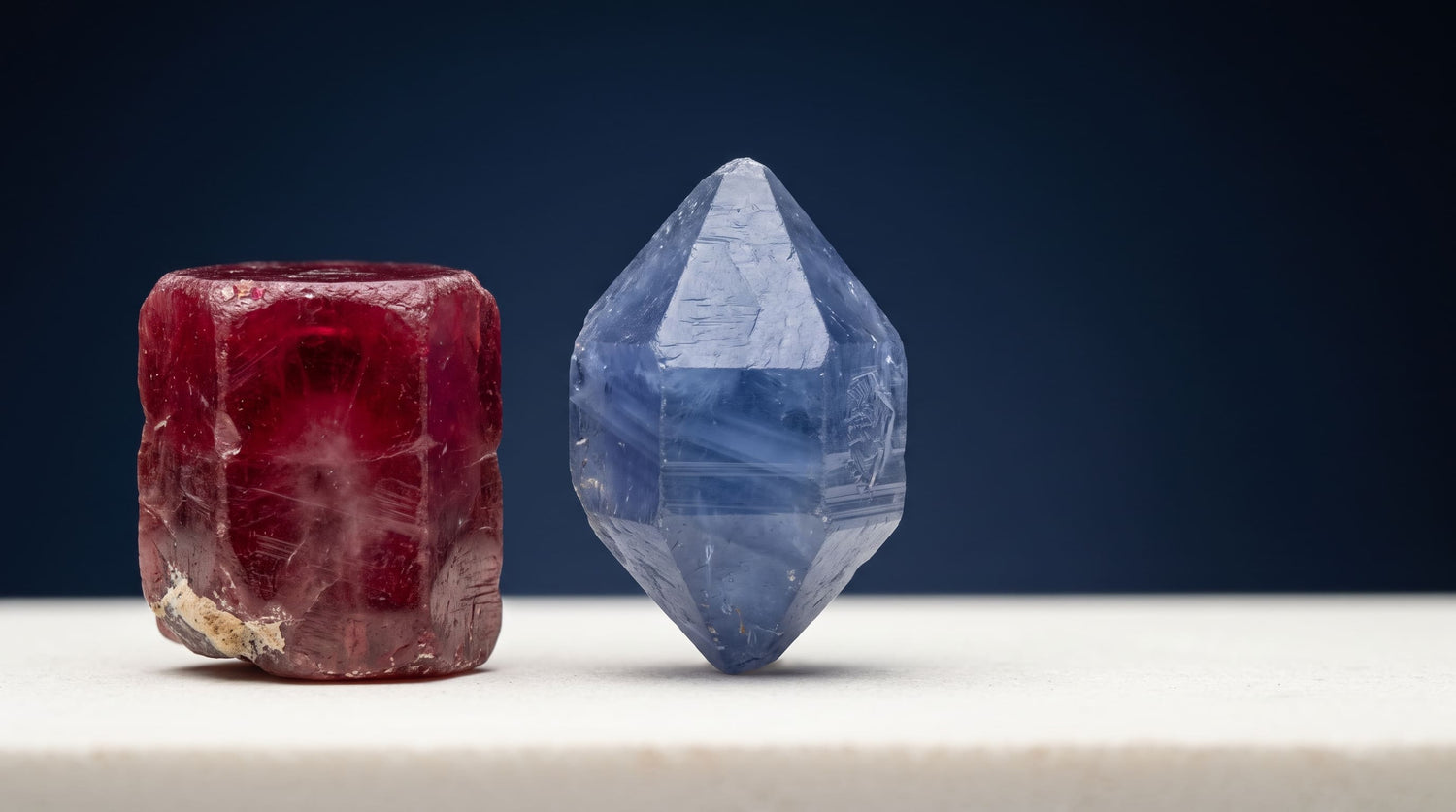

Corindon : rubis, saphir et l'échelle des traitements, du chauffage au verre au plomb

Le rubis le plus célèbre de la couronne britannique n'est pas un rubis. Le « Rubis du Prince Noir », serti au front de la couronne impériale d'apparat, est un spinelle rouge d'environ 170 carats. Le « Rubis de Timour », 352 carats, également. Pendant des siècles, tout ce qui était rouge, dur et translucide fut appelé rubis, jusqu'à ce que la minéralogie naissante sépare les espèces. Aujourd'hui, la confusion a changé de nature : elle ne porte plus sur l'identité de la pierre, mais sur ce qu'on lui a fait subir avant de la vendre.

Cet article est un guide complet du corindon, l'espèce minérale unique qui produit à la fois le rubis et le saphir. Il explique pourquoi la même formule chimique donne du rouge d'un côté et du bleu de l'autre, où ces gemmes se forment, et surtout il déroule l'échelle complète des traitements, du chauffage banalisé accepté par tous les laboratoires jusqu'au remplissage au verre au plomb, qui produit un objet que la gemmologie refuse désormais d'appeler simplement « rubis ».

Le corindon est un oxyde d'aluminium de formule Al₂O₃, classé dans la quatrième classe de la systématique de Nickel-Strunz, aux côtés de l'hématite et de la cassitérite, comme le détaille notre guide des oxydes et hydroxydes. Il cristallise dans le système trigonal, en prismes barillets ou en tablettes hexagonales, et affiche une densité comprise entre 3,98 et 4,05, nettement supérieure à celle du quartz. Ses indices de réfraction, autour de 1,762 à 1,770, en font une pierre à l'éclat vif mais sans le feu du diamant.

Sa réputation tient à sa dureté : 9 sur l'échelle de Mohs, juste derrière le diamant. Attention toutefois à ne pas surinterpréter ce chiffre. L'échelle de Mohs est ordinale, pas proportionnelle : mesuré par indentation, le diamant est plusieurs fois plus résistant que le corindon, alors qu'un seul degré les sépare. Autre subtilité de terrain : le corindon n'a pas de clivage, mais il possède des plans de séparation hérités de son maclage interne, le long desquels une pierre mal sertie peut se fendre sous un coup de marteau de bijoutier.

La nomenclature, elle, est purement commerciale. Un corindon rouge s'appelle rubis. Toutes les autres couleurs s'appellent saphir, y compris l'incolore, que l'on nomme leucosaphir. Cette règle laisse une zone grise redoutable entre le rose soutenu et le rouge clair, où le même caillou vaut le simple ou le triple selon le mot qu'on inscrit sur l'étiquette. Longtemps, les gemmes rouges furent d'ailleurs toutes rassemblées sous le nom d'escarboucles, mélangeant rubis, grenats et surtout spinelles, avant que la chimie du XIXᵉ siècle ne fasse le tri.

Un corindon chimiquement pur est parfaitement incolore. L'alumine possède une bande interdite très large, de l'ordre de 8 électronvolts, bien au-delà de l'énergie de la lumière visible : aucun photon du spectre ne peut y être absorbé. Toute la palette du corindon repose donc sur des éléments traces qui prennent la place de l'aluminium dans les sites octaédriques de la structure.

Le rouge du rubis vient du chrome trivalent Cr³⁺. Dans le champ cristallin exercé par les six oxygènes voisins, ses orbitales d se scindent en niveaux d'énergie qui absorbent le violet et le vert-jaune, laissant passer le rouge et une part de bleu. Le bleu du saphir obéit à un mécanisme totalement différent : un transfert de charge d'intervalence entre un fer divalent et un titane tétravalent occupant deux octaèdres voisins. Sous l'effet de la lumière, un électron saute de l'un à l'autre selon la réaction Fe²⁺ + Ti⁴⁺ → Fe³⁺ + Ti³⁺, et cette absorption vers 700 nm dévore le rouge. Ce processus est d'une efficacité redoutable : un centième de pour cent de ces deux impuretés suffit à produire un bleu profond.

Le corindon obéit à une contrainte géochimique impitoyable : il ne peut se former que dans un milieu riche en aluminium et pauvre en silice. Dès qu'il y a assez de silice disponible, l'aluminium préfère se combiner en feldspaths, en micas ou en argiles, et le corindon ne cristallise jamais. Cette règle explique pourquoi ces gemmes, banales du point de vue de la composition, restent rares : la Terre offre peu d'environnements sous-saturés en silice.

Quatre grands contextes fournissent l'essentiel du marché mondial. Trois sont des lieux de naissance, le quatrième n'est qu'un transporteur, et cette distinction est souvent mal comprise.

Le corindon est probablement la gemme la plus traitée au monde. Cela n'a rien d'un scandale en soi : chauffer une pierre pour révéler sa couleur est une pratique attestée depuis des siècles en Asie du Sud, et le principe ne diffère pas de celui qui transforme une améthyste en citrine chauffée. Le problème n'est jamais le traitement lui-même, c'est l'absence de déclaration et la confusion entretenue entre des procédés dont l'impact sur la valeur va de un à cent.

Voici l'échelle complète, du niveau zéro jusqu'au point de rupture. Les deux premiers niveaux sont ceux que le marché accepte sans réserve ; à partir du troisième, la valeur s'effondre par paliers.

Une façon simple de hiérarchiser ces procédés consiste à se demander où se trouve physiquement la couleur dans la pierre. Une teinte répartie dans tout le volume, une pellicule de surface et une diffusion profonde n'ont ni la même robustesse ni la même valeur.

Le procédé s'est répandu massivement à partir de 2004. Le matériau de départ est du rubis très fissuré, longtemps considéré comme inexploitable, notamment celui d'Andilamena à Madagascar : des cristaux troubles, criblés de fractures, tout juste bons pour la vitrine minéralogique. On les chauffe en présence de composés riches en plomb, et le verre fondu s'infiltre dans le réseau de fissures.

L'astuce est optique. Le verre au plomb possède un indice de réfraction d'environ 1,73, très proche de celui du corindon, autour de 1,76. Quand deux matériaux ont des indices voisins, l'interface entre eux cesse de renvoyer la lumière : les fissures deviennent presque invisibles. Une pierre laiteuse et fracturée ressort de l'opération translucide et rouge vif. C'est le même principe d'adaptation d'indice qui rend certains verres si difficiles à distinguer d'une gemme naturelle, comme nous l'expliquons à propos de l'obsidienne et du verre industriel.

Le problème est que le verre ne fait plus office de retouche : il constitue une part substantielle du volume et assure la cohésion mécanique de la pierre. En octobre 2007 puis en 2008, les laboratoires réunis au sein du LMHC ont acté que ce procédé dépassait la notion de remplissage de fissures, et le terme de composite rubis-verre s'est imposé sur les rapports. Le laboratoire américain AGL employait déjà « composite ruby » dès 2007.

À la loupe 10×, trois indices trahissent le composite. D'abord un éclat bleuté qui court le long des fissures remplies quand on incline la pierre en éclairage oblique, souvent appelé blue flash. Ensuite des bulles de gaz sphériques piégées dans le verre, parfois visibles par dizaines. Enfin une différence de brillant en surface : le verre, plus tendre, se polit moins bien que le corindon et laisse des zones mates là où il affleure. Ces indices permettent de repérer les cas nets, ils ne remplacent pas un examen de laboratoire.

Le rubis fut la première gemme véritablement synthétisée à l'échelle industrielle. En 1902, le chimiste français Auguste Verneuil met au point la fusion à la flamme : une poudre d'alumine dopée au chrome traverse un chalumeau oxhydrique et retombe en gouttelettes sur un support tournant, où elle cristallise en une masse allongée appelée boule. Le procédé est resté le moins cher et le plus répandu, et il alimente aujourd'hui autant la bijouterie d'entrée de gamme que l'industrie.

Il faut mesurer l'ampleur du phénomène : le corindon synthétique se produit par centaines de tonnes chaque année, très majoritairement pour des usages non ornementaux. Verres de montre, fenêtres de scanners de caisse, optiques militaires, substrats électroniques : la gemme précieuse est aussi un matériau industriel banal. Et un cristal de rubis synthétique fut le cœur du tout premier laser, réalisé par Theodore Maiman en 1960.

Pour l'acheteur, la conséquence est simple : ce n'est pas la rareté chimique qui fait le prix d'un rubis, c'est son histoire géologique. Et cette histoire s'écrit dans ses inclusions, ces défauts qui sont en réalité la carte d'identité de la pierre : cristaux d'amphibole, cavités négatives, plans de guérison. Une pierre parfaitement propre, sans la moindre inclusion, doit toujours éveiller la méfiance plutôt que l'enthousiasme.

Aucun réflexe de terrain ne remplace un rapport de laboratoire sur une pierre de valeur. En revanche, cinq habitudes simples évitent la grande majorité des mauvaises surprises, et elles ne coûtent rien.

1. Exiger la mention écrite du traitement. « Chauffé », « non chauffé », « composite », « diffusion » : le mot doit figurer sur la facture, pas seulement dans une conversation.
2. Demander un rapport indépendant au-delà d'un certain montant. Les références internationales sont le GIA, le SSEF, Gübelin, GRS, l'AIGS et Lotus Gemology ; en France, le Laboratoire Français de Gemmologie.
3. Lire le rapport correctement. No indications of heating signifie que la pierre n'a pas été chauffée, pas qu'elle n'a subi aucun autre traitement. Les deux formulations ne se recouvrent pas.
4. Interroger le prix. Un rubis de cinq carats à cinquante euros n'est ni une bonne affaire ni une erreur du vendeur : c'est un composite, un synthétique ou une autre espèce.
5. Protéger la pierre après l'achat. Pas d'ultrasons, pas de vapeur, pas de flamme sur un corindon dont l'historique de traitement est inconnu.

Reste la question de fond : d'où vient la pierre et par combien de mains est-elle passée. Plus la chaîne est longue, plus l'information sur le traitement se dilue, souvent sans mauvaise intention de la part du dernier maillon. C'est exactement le mécanisme que nous décortiquons dans notre article sur le circuit des minéraux, de la mine au grossiste.
