Pourquoi les cristaux ont-ils des formes géométriques ? La réponse de la cristallographie

Les cristaux ont des formes géométriques parce que leurs atomes s'empilent selon un motif qui se répète à l'identique dans les trois directions de l'espace : la forme extérieure n'est que la trace visible de cet ordre interne. Cette périodicité impose une contrainte mathématique stricte, qui n'autorise que cinq symétries de rotation — d'ordre 1, 2, 3, 4 et 6 — d'où les cubes, les prismes hexagonaux et les rhomboèdres, et jamais un pentagone régulier. Nous détaillons ici le passage de la maille au cristal visible, les sept systèmes cristallins, la loi qui décide quelles faces apparaissent, et les raisons pour lesquelles l'immense majorité des cristaux naturels n'ont, eux, aucune forme reconnaissable. Le plus grand jamais mesuré, un gypse de 11,4 m à Naica, a poussé au rythme d'un millimètre tous les 2 300 ans environ.

L'Association internationale de minéralogie définit un minéral comme un solide naturel, de composition chimique définie, normalement cristallin. Ce dernier mot porte toute la réponse : « cristallin » signifie que les atomes n'occupent pas des positions quelconques mais un arrangement qui se reproduit indéfiniment, à intervalles rigoureusement constants, dans les trois directions de l'espace.

Deux notions se combinent. Le motif est le groupement chimique de base — pour le quartz, un tétraèdre SiO₄ où un atome de silicium est entouré de quatre oxygènes. Le réseau est l'ensemble abstrait des positions où ce motif est recopié. Leur produit forme la structure cristalline, et le plus petit volume qui, translaté encore et encore, reconstitue tout le cristal s'appelle la maille élémentaire. Six paramètres suffisent à la décrire : trois longueurs d'arêtes (a, b, c) et trois angles (α, β, γ).

Les ordres de grandeur rendent la chose concrète. La maille du quartz α mesure a = 4,9133 Å et c = 5,4053 Å, soit un demi-milliardième de mètre. Un cristal de 5 cm de haut correspond donc à environ 92 millions de mailles empilées bout à bout sur cette seule dimension, chacune orientée exactement comme sa voisine. Une face plane à notre échelle n'est rien d'autre que la surface d'arrêt de cet empilement le long d'un plan du réseau. Nous détaillons cette architecture dans notre guide de la structure et de la composition des minéraux.

Le lien entre ordre interne et forme extérieure a été établi bien avant qu'on puisse voir un atome. Le raisonnement s'est construit sur une observation têtue : deux cristaux d'une même espèce peuvent avoir des tailles, des proportions et des faces de développement très différents, mais l'angle entre deux faces données reste rigoureusement identique. Un prisme de quartz trapu et une aiguille de quartz effilée présentent le même angle de 120° entre deux faces prismatiques voisines.

Voici le point que la plupart des explications escamotent. Si la forme découle d'un empilement périodique, alors toutes les géométries ne sont pas disponibles. La périodicité interdit certaines symétries, et cette interdiction porte un nom : le théorème de restriction cristallographique.

La démonstration tient dans une expérience de carrelage. Pour qu'un motif se répète autour d'un point sans laisser de vide ni se chevaucher, l'angle intérieur du polygone élémentaire doit diviser exactement 360°. Le triangle équilatéral (60°) y parvient six fois, le carré (90°) quatre fois, l'hexagone (120°) trois fois. Le pentagone régulier, lui, a un angle intérieur de 108° : trois pentagones totalisent 324° et laissent un vide de 36°, quatre en font 432° et se recouvrent. Aucun agencement ne tombe juste.

Conséquence : un réseau cristallin ne peut posséder que des axes de rotation d'ordre 1, 2, 3, 4 et 6. C'est de cette contrainte, et d'elle seule, que découle tout l'inventaire de la cristallographie : 7 systèmes, 14 réseaux de Bravais, 32 classes de symétrie et 230 groupes d'espace. Aucune structure périodique connue, naturelle ou synthétique, n'échappe à cette liste.

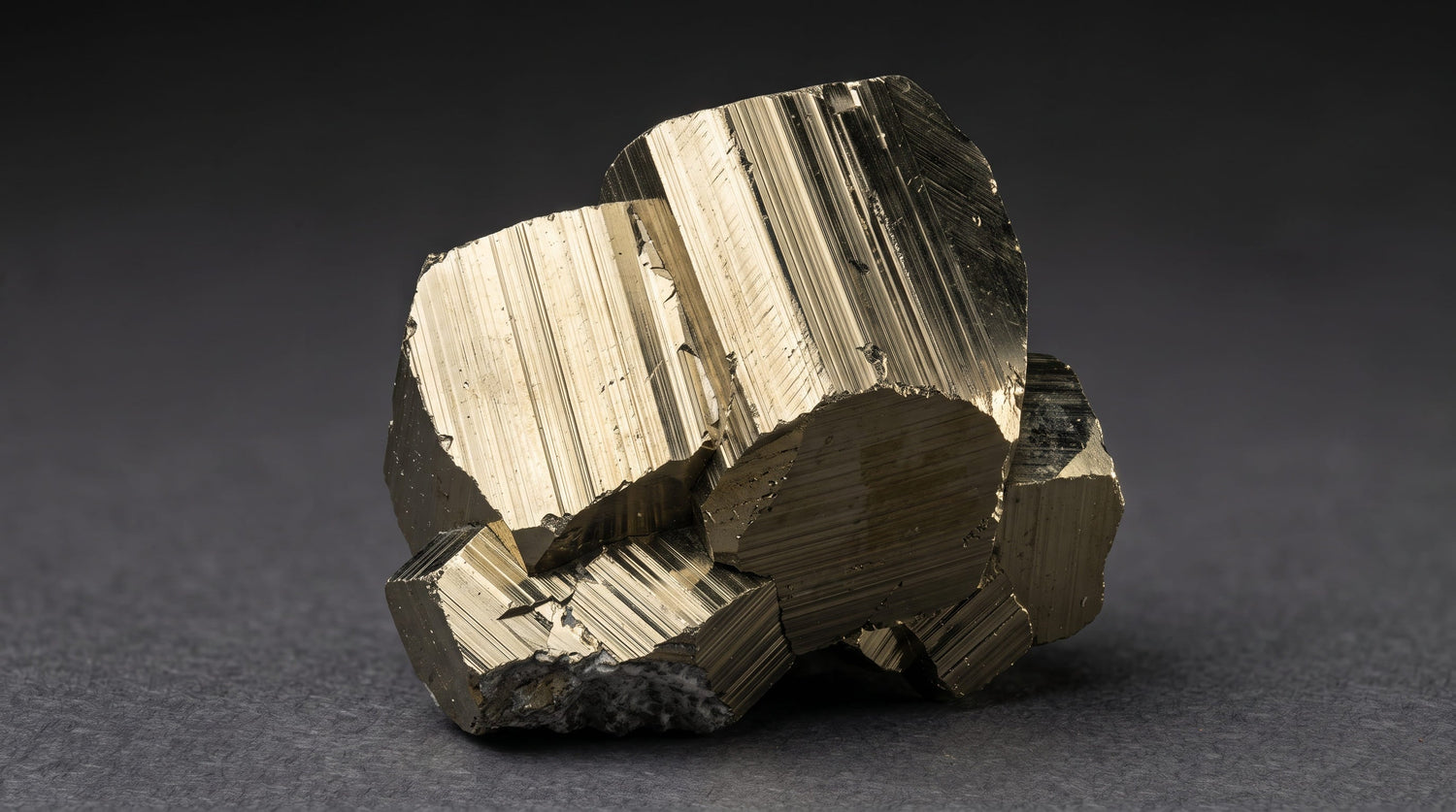

Un contre-exemple apparent mérite d'être levé, car il revient sans cesse. La pyrite (FeS₂) cristallise fréquemment en pyritoèdres, des solides à douze faces pentagonales. N'est-ce pas la symétrie d'ordre 5 interdite ? Non : ces pentagones ne sont pas réguliers. Leurs trente arêtes se répartissent en deux groupes de longueurs différentes, vingt-quatre d'un côté et six de l'autre, et le solide ne possède aucun axe d'ordre 5. La pyrite appartient à la classe diploédrique m3̄ du système cubique, groupe d'espace Pa3̄, avec un paramètre de maille a = 5,417 Å. Le dodécaèdre régulier de Platon, lui, reste rigoureusement absent du monde minéral.

Les 14 réseaux de Bravais se regroupent en sept familles, définies par les relations entre les trois arêtes de la maille et les trois angles qui les séparent. Connaître ces sept cases, c'est disposer d'une première grille de lecture devant n'importe quel spécimen : la géométrie d'ensemble oriente immédiatement vers un petit groupe d'espèces possibles.

Le système cristallin dit quelles symétries sont possibles. Il ne dit pas quelles faces vont réellement apparaître. En théorie, un cristal pourrait présenter une infinité de faces, puisque tout plan passant par des nœuds du réseau est un candidat. En pratique, il n'en montre presque jamais plus d'une poignée. Pourquoi celles-là ?

La réponse est la loi de Bravais, énoncée en 1849, vérifiée statistiquement par Georges Friedel en 1907, puis étendue par Joseph Donnay et David Harker en 1937 sous le nom de loi BFDH. Elle s'énonce ainsi : les faces observées sont les plans réticulaires les plus denses, et plus la distance entre deux plans successifs de la famille est grande, plus la face correspondante est importante sur le cristal.

Le mécanisme sous-jacent est cinétique et parfaitement contre-intuitif. Une face dense en atomes offre peu de sites d'accrochage : un atome qui s'y pose est faiblement lié et repart souvent. Elle avance donc lentement. Une face peu dense, rugueuse à l'échelle atomique, capture tout ce qui passe et avance vite. Or une face qui avance vite finit par sortir du cristal : elle se referme sur elle-même et disparaît. Seules subsistent les faces lentes. La forme finale d'un cristal est donc dessinée par ses faces les plus paresseuses.

Cette loi a un corollaire immédiat, formulé dès Haüy sous le nom de loi des troncatures rationnelles simples : les faces réelles correspondent à des indices de Miller entiers et petits, du type (100), (110) ou (111). On n'observe pas de face (17 23 5), tout simplement parce qu'un tel plan est trop peu dense pour survivre à la compétition.

Reste un cas particulier qui déroute les débutants : deux cristaux d'une même espèce peuvent se souder selon une orientation précise et former un individu apparemment plus symétrique que la structure ne l'autorise. C'est le domaine des macles, ces cristaux jumeaux, dont la « croix de fer » de la pyrite et les macles Dauphiné, Brésil et Japon du quartz sont les exemples classiques.

Un collectionneur qui aligne dix calcites voit dix silhouettes différentes. Elles partagent pourtant la même structure et les mêmes angles. Trois mots distinguent ce qui vient de la structure et ce qui vient des circonstances, et les confondre est la source la plus fréquente d'erreurs d'identification.

Ce qui fait basculer un faciès vers l'autre, ce sont des paramètres physico-chimiques mesurables : la température, le degré de sursaturation de la solution, le pH, la vitesse de refroidissement, la direction d'arrivée du fluide, et surtout la présence d'impuretés qui s'adsorbent préférentiellement sur certaines faces et les ralentissent. Quelques parties par million d'un ion étranger suffisent parfois à transformer un habitus.

Le cas d'école est la glace. Toute la neige terrestre partage une seule structure, la glace Ih, hexagonale — d'où les six branches, invariablement. Et pourtant les morphologies se comptent par dizaines. Le physicien japonais Ukichiro Nakaya produit le premier cristal de neige artificiel le 12 mars 1936 et établit le diagramme qui porte son nom : la forme dépend de la température et de la sursaturation en vapeur d'eau. Vers −2 °C on obtient des plaques minces, vers −5 °C des aiguilles et des colonnes, vers −7 °C des colonnes creuses, vers −15 °C à nouveau des plaques très fines, et sous −30 °C des colonnes. À toutes les températures, la complexité des ramifications augmente avec la sursaturation.

Voici la nuance que les articles grand public omettent presque toujours, et qui explique pourtant l'essentiel de ce qu'on observe dans la nature. Un granite est entièrement constitué de cristaux, et pratiquement aucun n'a de face. Idem pour un marbre, un basalte, un gneiss. La structure interne est parfaitement ordonnée dans chaque grain — la périodicité est là, la symétrie est là — mais la géométrie externe est absente.

La raison tient en un mot : la place. Une face cristalline ne peut se former que si le cristal dispose d'un espace libre vers lequel croître. Les minéralogistes distinguent trois degrés.

Entre les deux se place le subautomorphe, qui montre quelques faces nettes et d'autres tronquées. Dans une roche magmatique, ce degré renseigne directement sur l'ordre de cristallisation : les minéraux formés en premier, alors que le magma était encore largement liquide, sont automorphes ; les derniers venus sont xénomorphes. Cette chronologie relative est l'un des outils de base de la lecture d'une paragenèse minérale.

La cristallographie fournit un inventaire fermé. Les 230 groupes d'espace épuisent la totalité des symétries possibles pour une structure périodique tridimensionnelle, et ils se répartissent très inégalement entre les sept systèmes.

L'inversion que personne n'attend

Le nombre de symétries disponibles ne prédit pas le nombre d'espèces. C'est même l'inverse. Le système monoclinique ne dispose que de 13 groupes d'espace, les plus pauvres en symétrie après le triclinique — et il héberge à lui seul près de 1 400 espèces minérales, soit environ 27 % du total recensé, ce qui en fait de loin le système le plus peuplé. L'orthorhombique suit avec près de 18 %. Le cubique, malgré ses 36 groupes et sa réputation, reste minoritaire.

L'explication est chimique. Les structures riches en symétrie exigent des compositions simples et des atomes de tailles compatibles. Dès que la formule se complique — silicates hydratés, phosphates, sulfates de métaux divers — la maille perd ses angles droits. Sur les plus de 6 100 espèces validées par l'IMA, la majorité relève donc de géométries obliques, peu spectaculaires en vitrine mais parfaitement ordonnées.

À l'échelle d'une seule espèce, enfin, le nombre de combinaisons de faces reste considérable. La calcite détient le record avec plus de 300 formes cristallines reconnues, dont le rhomboèdre de clivage, le scalénoèdre dit « dent de chien », le prisme et la « tête de clou ». Un même spécimen combine couramment quatre ou cinq de ces formes, ce qui suffit à produire des silhouettes que rien ne rapproche à première vue.

Certains solides très présents dans les vitrines n'ont aucune forme géométrique — et pour une raison bien plus profonde que le manque de place : ils ne sont pas cristallins du tout. D'autres, à l'inverse, sont ordonnés mais échappent à la règle des symétries permises.

Le cas des quasi-cristaux mérite qu'on s'y arrête, car il touche directement au raisonnement de la figure 2. Le 8 avril 1982, Dan Shechtman observe au microscope électronique, sur un alliage aluminium-manganèse refroidi brutalement, une figure de diffraction d'ordre 10 — c'est-à-dire impossible. Il lui faudra deux ans pour publier et une hostilité considérable à surmonter. La solution est que le solide est ordonné à longue distance sans être périodique : il n'y a pas de translation de réseau, donc le théorème de restriction ne s'applique pas. Le prix Nobel de chimie 2011 a consacré cette découverte, et l'icosahédrite en a apporté depuis la preuve qu'un tel arrangement existe aussi dans la nature.

Une dernière catégorie brouille les pistes : les formes qui mentent. Un cristal peut être entièrement remplacé, atome par atome, par une autre espèce chimique tout en conservant sa géométrie d'origine. C'est la pseudomorphose, dont la malachite en prismes d'azurite est l'exemple le plus courant sur le marché. La forme extérieure raconte alors l'histoire d'un minéral disparu, pas la structure de celui qu'on tient en main.
